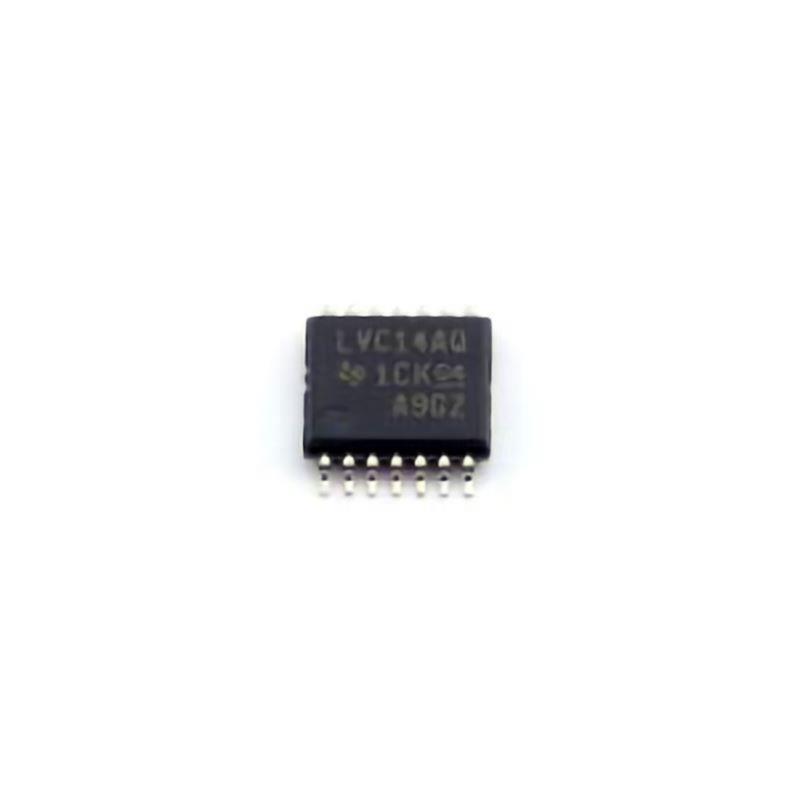

总结 2016.3.1一．常用电子器件1、元件类：主要有电阻器、电容器、电感器、晶振、陶瓷滤波器、机械开关、接插件、简单的传感器（如热敏电阻）等。2、器件类：主要有二极管、三极管、晶闸管、集成电路、简单的传感器（如光敏二极管、三极管）等 。3、组合件：主要有各种模块、复杂的传感器等。PCB板上字母标志元件名称特 性极性or方向计量单位功 能R(RN/RP)电阻有色环有SIP/DIP/SMD封装SIP/DIP有方向欧姆Ω/KΩ /MΩ限制电流C电容色彩明亮、标有DC/VDC/pF/uF等部分有法拉pF/nF/uF存储电荷，阻直流、通交流L电感单线圈无亨利uH/mH存储磁场能量,阻直流,通交流T变压器两个或以上线圈有匝比数调节交流电的电压与电流D或CR二极管小玻璃体，一条色环标记为1Nxxx/LED 有允许电流单向流动Q三极管三只引脚，通常标记为2Nxxx/DIP/SOT有放大倍数用作放大器或开关U集成电路IC有多种电路的集合X或Y晶振crystal金属体有赫兹（Hz）产生振荡频率F保险丝fuse无安培（A）电路过载保护S或SW开关switch有触发式、按键式及旋转式，通常为DIP有触点数通断电路J或P连接器有引脚数连接电路板B或BJT电池正负极，电压有伏特（安培）提供直流电流图1 4环电阻图2 电容图3 电感图4 发光二极管（LED）图5 三极管二．电平匹配方法(1) 晶体管+上拉电阻法 就是一个双极型三极管或MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是PP电子官方网站正电源电平。(2) OC/OD 器件+上拉电阻法跟1)类似。适用于器件输出刚好为 OC/OD 的场合。(3) 74xHCT系列芯片升压(3.3V→5V) 凡是输入与 5V TTL 电平兼容的 5V CMOS 器件都可以用作3.3V→5V 电平转换。——这是由于 3.3V CMOS 的电平刚好和5V TTL电平兼容（巧合），而CMOS 的输出电平总是接近电源电平的。廉价的选择如 74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列 (那个字母 T 就表示 TTL 兼容)。(4) 超限输入降压法(5V→3.3V, 3.3V→1.8V, ...) 凡是允许输入电平超过电源的逻辑器件，都可以用作
